亚成微新国标电动车充电器量产方案拆解报告

发布者：亚成微电子

前言

浙江聚源电子是一家主营电动车充电器和电动汽车充电机的企业，产品为国内多家知名电动汽车、电动自行车等厂家配套，随车出售。充电头网拿到了聚源电子推出的一款48V铅酸充电器，这款充电器输出电流为3A，支持48V20Ah电池使用。

这款充电器具备1米长输入线和输出线，方便日常使用，还配有LED指示灯用于指示充电状态，内置的散热风扇能够及时将机身发热排出，确保稳定运行。下面充电头网就带来这款铅酸电池充电器的拆解，一起看看内部的设计和用料。




聚源176.4W新国标铅酸充电器开箱

\

包装盒正面印有聚源电子品牌、产品名称、卖点以及机器人拿着充电器的图案。

\

侧面罗列了产品的相关注意事项。

\

端部印有产品工作环境温度、湿度、充电方式、执行标准等信息。

\

另一端印有浙江聚源电子有限公司的地址以及联系方式等。

\
包装内含充电器和使用说明书。
 \
充电器是经典工业风外观设计，通体黑色，机身外壳采用PC阻燃材质，表面是磨砂工艺处理。
 \
输入电源线采用国标双脚插头。
\
插头规格为10A 250V~，通过了CCC认证。
\
机身顶面印有48V20Ah、新国标铅酸充电器字样，左下角贴有醒目黄色配色警示标签。
\
此外机身顶部还设有指示灯，通电状态下亮绿光。
\

机身底部有这款充电器使用须知和厂商信息，四端设计有圆环凸起，防止底部信息磨损。
\
产品参数特写，型号为DZQS483011，输入为220V~1.5A 50Hz，输出48V（最高58.8V）3A，制造商为浙江聚源电子有限公司。
\
机身一端设有格栅散热窗口。
\
另一端还内置风扇进行主动散热。
\
输出DC线头品字造型，充电触点采用防反接设计。
\
测得输入电源线长度约为106.5cm。
\
机身长度为171.49mm。
\
宽度为90.7mm。
\
厚度为58.77mm。
\
输出DC线缆长度为105cm。
\
充电器机身拿在手上的大小直观感受。

\
另外测得这款充电器总重量约为714g。






聚源176.4W新国标铅酸充电器拆解

看完了这款充电器的开箱，下面就进行拆解，一起看看内部的方案和用料。
\
拧开固定外壳的螺丝，拆开充电器外壳，取出内部PCBA模块。
\
外壳内部导光柱特写，用于充电器充电状态指示。
\
内部PCBA模块固定在塑料外壳内部。
\
电源输入线采用焊接连接。
\
电源输出线也采用焊接连接。
\
散热风扇采用插接件连接。
\
散热风扇为零极品牌，型号DH5012，直径为5CM，规格为12V 0.08A。
\
PCBA模块采用部分灌封处理，防止潮气和异物进入，并且增加充电器的机械强度，加固元件。
\
在PCBA模块背面是塑料外壳，中间开孔用于固定。
\
清理掉PCBA模块表面的封胶，从外壳中取出PCBA模块。
\
PCBA模块背面覆盖密封胶。
\
PCBA模块正面一览，其中右侧为交流输入端，焊接保险丝，共模电感，安规X2电容，压敏电阻，整流桥和高压滤波电容。右下角焊接初级开关管，在中间焊接变压器，左上角为充电输出端，焊接滤波电感，保险丝，整流管和滤波电容。下方焊接指示灯和风扇插座。
\
PCBA模块背面焊接初级控制器，反馈光耦，次级焊接一颗双运放和控制MCU。初次级之间为黑色分界线标注，十分明显。
\
输入端保险丝规格为3.15A 250V。
\
第一级共模电感采用漆包线和绝缘线绕制。
\
安规X2电容规格为0.47μF。
\
空心滤波电感特写。
\

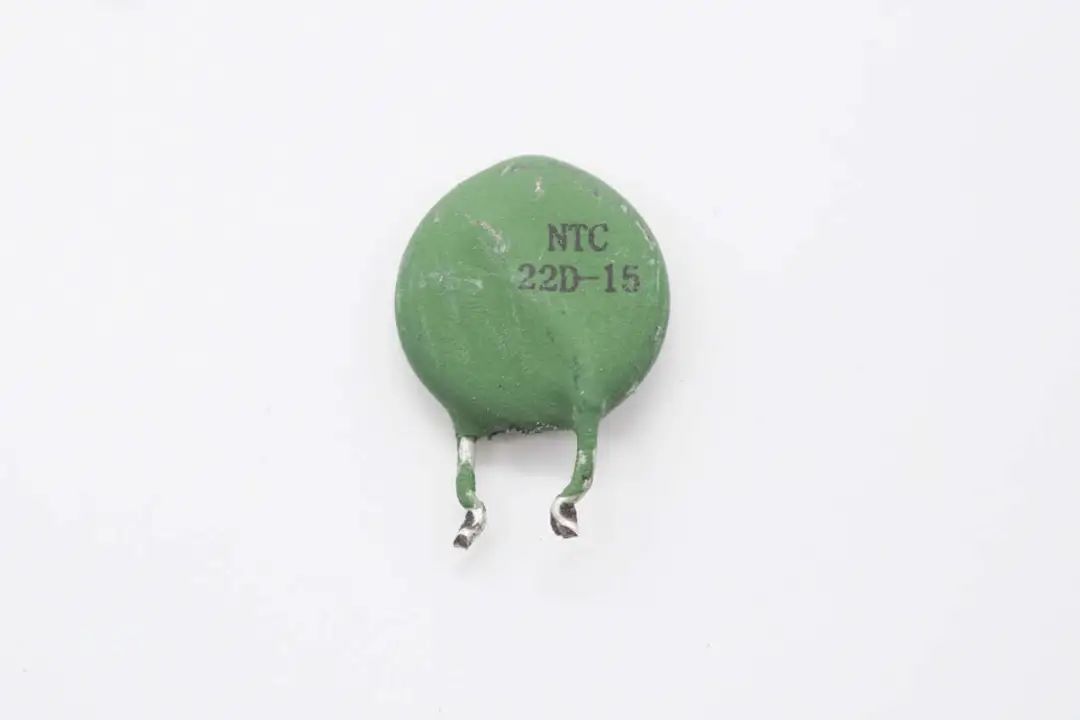

绿色NTC热敏电阻用于抑制充电器上电的浪涌电流。
\
第二级共模电感采用扁铜线绕制。
\
10D621K压敏电阻用于浪涌保护。
\
整流桥型号GBP310，规格为3A 1000V。
\
高压滤波电容为Kingcon品牌，规格为100μF400V。
\
初级主控芯片来自亚成微，型号RM6500S，是一颗离线式开关电源芯片，芯片采用电流模式控制，支持谷底检测开关，满足六级能效标准。芯片支持CCM，DCM和突发模式，可提高全范围的转换效率。芯片内置多种保护功能，适用于电源适配器以及充电器应用。
\
初级开关管使用螺丝固定在散热片上。
\
开关管来自威谷，型号WGF15N65SE，NMOS，耐压650V，导阻0.45Ω，采用TO220F封装。
\
为主控芯片供电的滤波电容规格为22μF50V。
\
变压器采用PQ3230磁芯绕制。
\
两颗蓝色Y电容来自纬迪。
\
另两颗蓝色Y电容也来自纬迪。
\
PC817C光耦用于输出电压反馈调节。
\
输出整流管固定在散热片上。
\
整流管丝印DSE1DS04F。
\

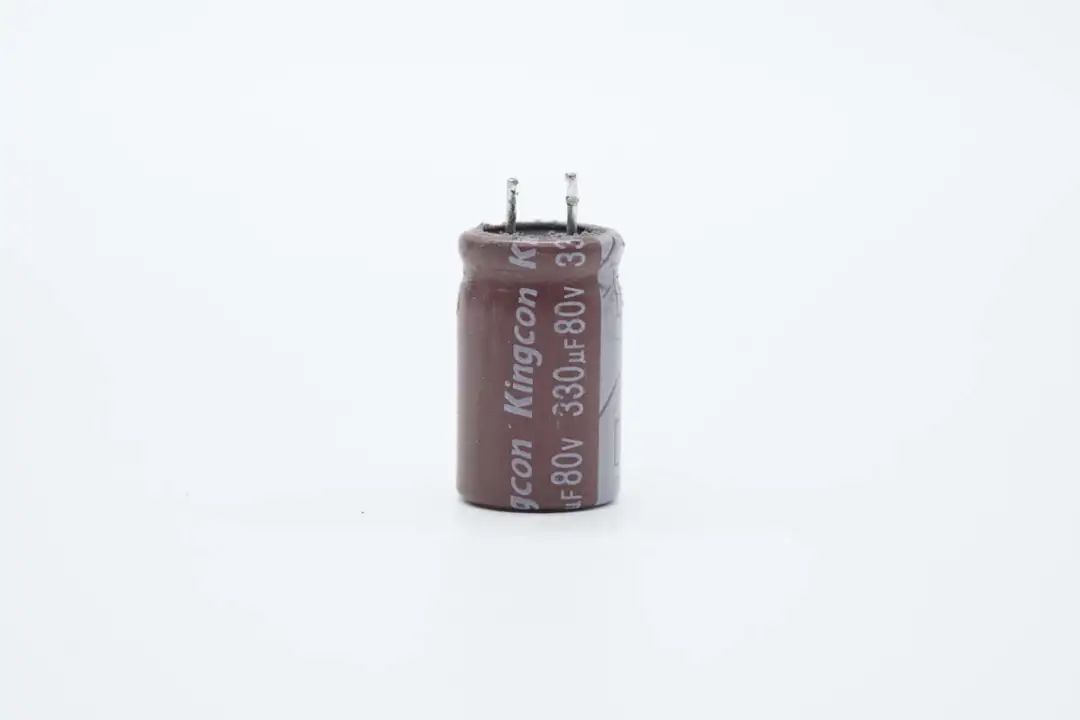

输出滤波电容uige为330μF 80V。
\
共模电感用于输出滤波。
\
用于充电器控制的MCU来自辉芒微，型号FT61FC22G。
\
78L05稳压芯片用于为运放稳压。
\
UTC358用于输出电流检测放大。
\
一颗滤波电容规格为330μF 35V。
\
一颗电解电容规格为47μF 50V。
\
BT151-600可控硅用于输出防反接。
\
绿色和红色LED指示灯用于指示充电状态。
\
输出保险丝规格为8A 250V。
\
输出端一颗热敏电阻用于检测充电器内部温度。
\
全部拆解一览，来张全家福。




充电头网拆解总结

聚源这款电动车充电器支持48V铅酸电池充电，最大输出电流3A。充电器自带1米长电源线和1米长输出线，满足日常充电使用需求。充电器内置散热风扇，能够加速气流流通，带走充电时内部产生的热量，保证稳定运行。充电器支持为48V20Ah电池使用，采用新国标接线端子。

充电头网通过拆解了解到，聚源这款电动车充电器采用部分灌封工艺，PCBA模块固定在塑料外壳中，并灌封密封，防潮的同时增加机械强度。充电器为反激架构，采用亚成微RM6500S初级主控芯片，输出采用辉芒微MCU进行充电控制。充电器输入和输出均设有保险丝进行过流保护，安全措施到位。
